Honda Pilot: Fusibles

• Emplacements des fusibles
• Inspection et remplacement des fusibles

Emplacements des fusibles

Boîtier à fusibles du compartiment moteur

Si des appareils électriques ne fonctionnent pas, régler le mode d'alimentation à CONTACT COUPÉ et vérifier si les fusibles concernés sont grillés.

Boîtier à fusibles du compartiment moteur

Situé près du réservoir du liquide de frein. Appuyer sur les onglets pour ouvrir le boîtier.

Les emplacements des fusibles sont indiqués sur le couvercle du boîtier à fusibles. Trouver le fusible visé en utilisant le numéro de fusible et le numéro du couvercle du boîtier.

Circuit protégé et calibre de fusible

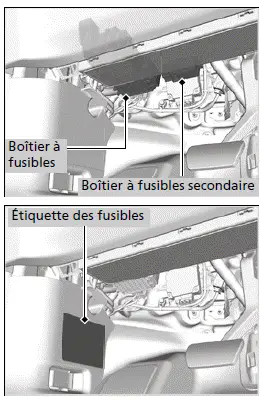

Boîtier à fusibles intérieur du côté conducteur

Situé sous le tableau de bord.

Les emplacements des fusibles apparaissent sur l'étiquette posée sur le panneau latéral.

Trouver le fusible visé en utilisant le numéro de fusible et le numéro d'étiquette.

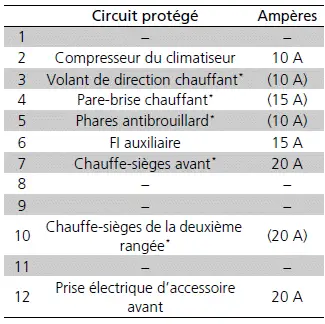

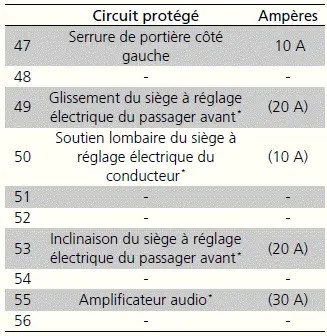

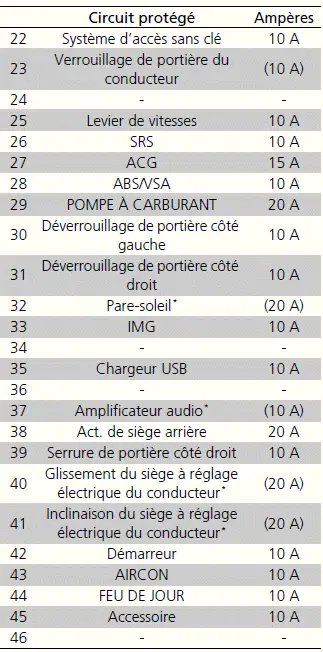

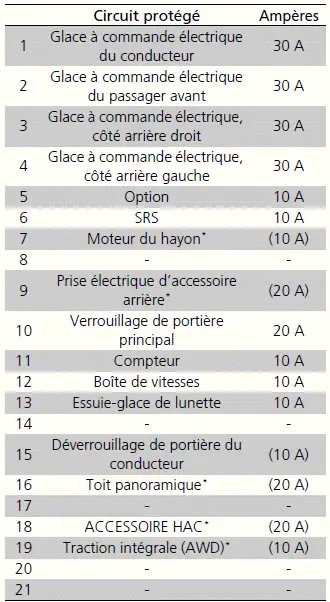

Circuit protégé et calibre de fusible

Boîtier à fusibles

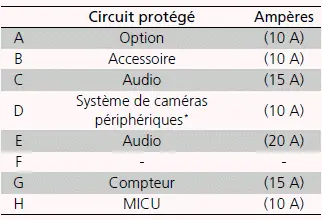

Boîtier à fusibles secondaire

Boîtier à fusibles intérieur du côté passager

Situé sur le panneau latéral inférieur. Enlever le couvercle pour ouvrir.

L'emplacement des fusibles est indiqué sur le couvercle.

Circuit protégé et calibre de fusible

Inspection et remplacement des fusibles

1. Régler le mode d'alimentation à CONTACT COUPÉ. Éteindre les phares et tous les accessoires.
2. Retirer le couvercle du boîtier à fusibles.
3. Vérifier le fusible principal dans le boîtier à fusibles du compartiment moteur.

• Observer le fusible par le trou.
• Si le fusible est grillé, le faire remplacer par un concessionnaire.

Inspection et remplacement des fusibles

REMARQUE

Remplacer un fusible par un fusible de calibre supérieur augmente le risque d'endommager le système électrique.

Utiliser les tableaux pour situer le fusible en question et confirmer l'intensité nominale sur l'étiquette du fusible.

Emplacements des fusibles

Remplacer par un fusible de même intensité nominale.

4. Vérifier les fusibles combinés dans le boîtier à fusibles du compartiment moteur.

• Observer par l'ouverture entre les fusibles.
• Si le fusible est grillé, le faire remplacer par un concessionnaire.

Inspection et remplacement des fusibles

Un extracteur de fusible se trouve au dos du couvercle de boîtier à fusibles dans le compartiment moteur.

5. Vérifier les petits fusibles dans le compartiment moteur et à l'intérieur du véhicule.

• Retirer tout fusible grillé à l'aide de l'extracteur de fusible et le remplacer par un fusible neuf.
